在高压配电运行或者低压维修过程中，我们电力作业人员经常都会碰到各种各样的继电器：中间继电器，时间继电器，速度继电器等等，当然也包括我们常用的电压继电器和电流继电器，那么电压继电器和电流继电器有什么区别呢？一般都应用于什么场合?

一，电流继电器与电压继电器在结构上的区别。

主要是线圈不同。

电流继电器的线圈与负载串联以反映负载电流，故它的线圈匝数少而导线粗，这样通过电流时的压降很小，不会影响负载电路的电流。电压继电器的线圈与负载并联以反映负载电压，其线圈匝数多而导线细。

二，电流型信号继电器和电压型信号继电器的区别?在使用中如何区分？

电流型信号继电器;

电压低,电流大,线经粗,圈数少,阻抗小,体积小,一般是与用电器串联使用。

电压型信号继电器;

电压高,电流小,线经细,圈数多,阻抗大,体积大,一般是通过开关直接接在电源两端。

三，电压继电器、电流继电器的特点与应用场合。

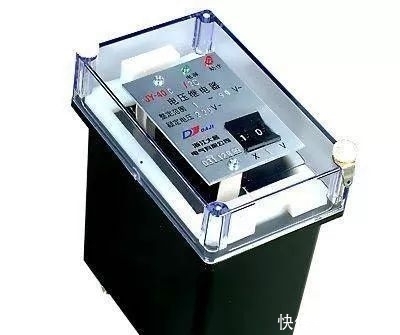

（1）电压继电器的特点与应用场合。

电压继电器是一种常用的电磁式继电器，电压继电器用于电力拖动系统的电压保护和控制。

电压继电器的线圈并联接入主电路，感测主电路的线路电压；触点接于控制电路，为执行元件。

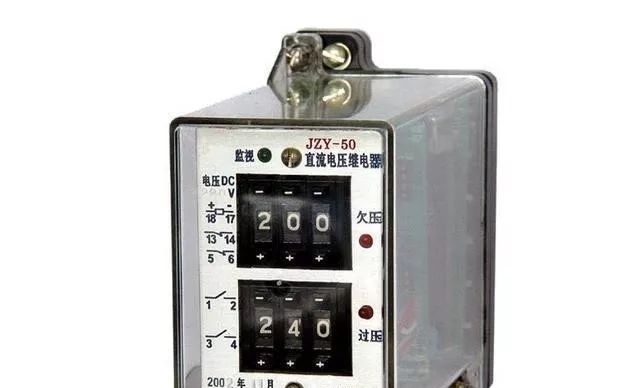

按吸合电压的大小，电压继电器可分为过电压继电器和欠电压继电器。

过电压继电器(FV)用于线路的过电压保护，其吸合整定值为被保护线路额定电1.05～1.2倍。当被保护的线路电压正常时，衔铁不动作；当被保护线路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，控制接触器及时分断被保护电路。

欠电压继电器(KV)用于线路的欠电压保护，其释放整定值为线路额定电压的0.1～0.6倍。当被保护线路电压正常时，衔铁可靠吸合；当被保护线路电压降至欠电压继电器的释放整定值时，衔铁释放，触点机构复位，控制接触器及时分断被保护电路。零电压继电器是当电路电压降低到5％～25％UN时释放，对电路实现零电压保护。用于线路的失压保护。

补充小技能：中间继电器实质上是一种电压继电器。它的特点是触点数目较多，电流容量可增大，起到中间放大(触点数目和电流容量)的作用。

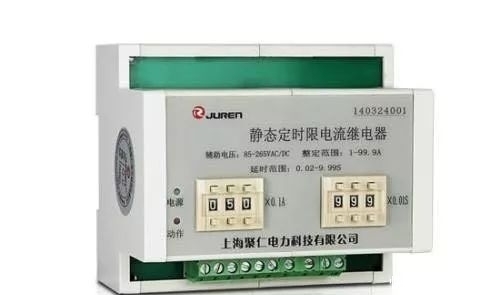

（2）电流继电器的特点与应用场合。

电流继电器是一种常用的电磁式继电器，电流继电器用于电力拖动系统的电流保护和控制。其线圈串联接入主电路，用来感测主电路的线路电流；触点接于控制电路，为执行元件。

电流继电器反映的是电流信号。常用的电流继电器有欠电流继电器和过电流继电器两种。

欠电流继电器（KA）用于电路起欠电流保护，吸引电流为线圈额定电流30％～65％，释放电流为额定电流10％～20％，因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一整定值时，继电器释放，控制电路失电，从而控制接触器及时分断电路。

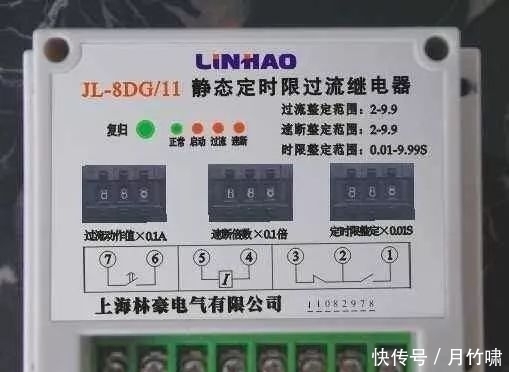

过电流继电器（FA）在电路正常工作时不动作，整定范围通常为额定电流1.1～4倍，当被保护线路的电流高于额定值，达到过电流继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，从而控制接触器及时分断电路。对电路起过流保护作用。

JT4系列交流电磁继电器适合于交流50Hz，380V及以下的自动控制回路中作零电压、过电压、过电流和中间继电器使用，过电流继电器也适用于60Hz交流电路。

通用电磁式继电器有：JT3系列直流电磁式和JT4系列交流电磁式继电器，均为老产品。新产品有：JT9、JTl0、JLl2、JL14、JZ7等系列，其中JLl4系列为交直流电流继电器，JZ7系列为交流中间继电器
